Детекторы лазерного излучения

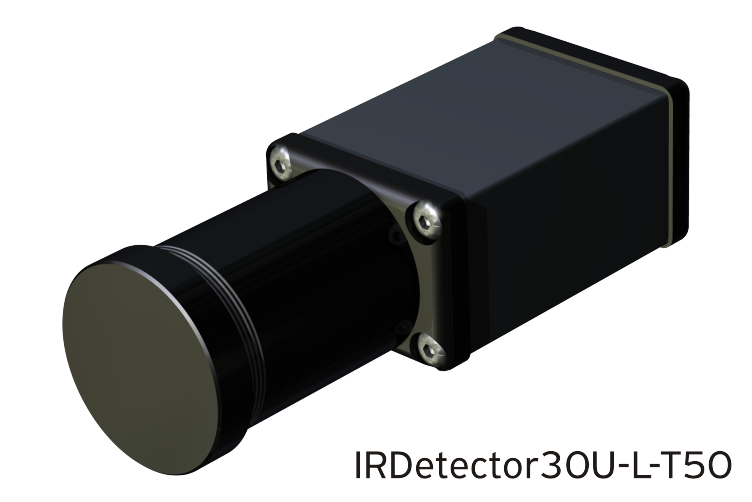

IRDetector-30 и IRDetector-32
Описание
IRDetector 30/(-32) — серия высокочувствительных пироэлектрических детекторов среднего ИК диапазона.
Это компактные, лёгкие и недорогие устройства для различных применений.
Спектральный диапазон 4 — 22 мкм (2 — 20 мкм).
Доступны детекторы двух типов – с аналоговым выходом и внешним питанием и детектор, подключаемый к ПК по шине USB.
Для детектора, подключаемого к ПК, созданы специализированное программное обеспечение и библиотека LabVIEW® VI. Они бесплатны и входят в комплект поставки.

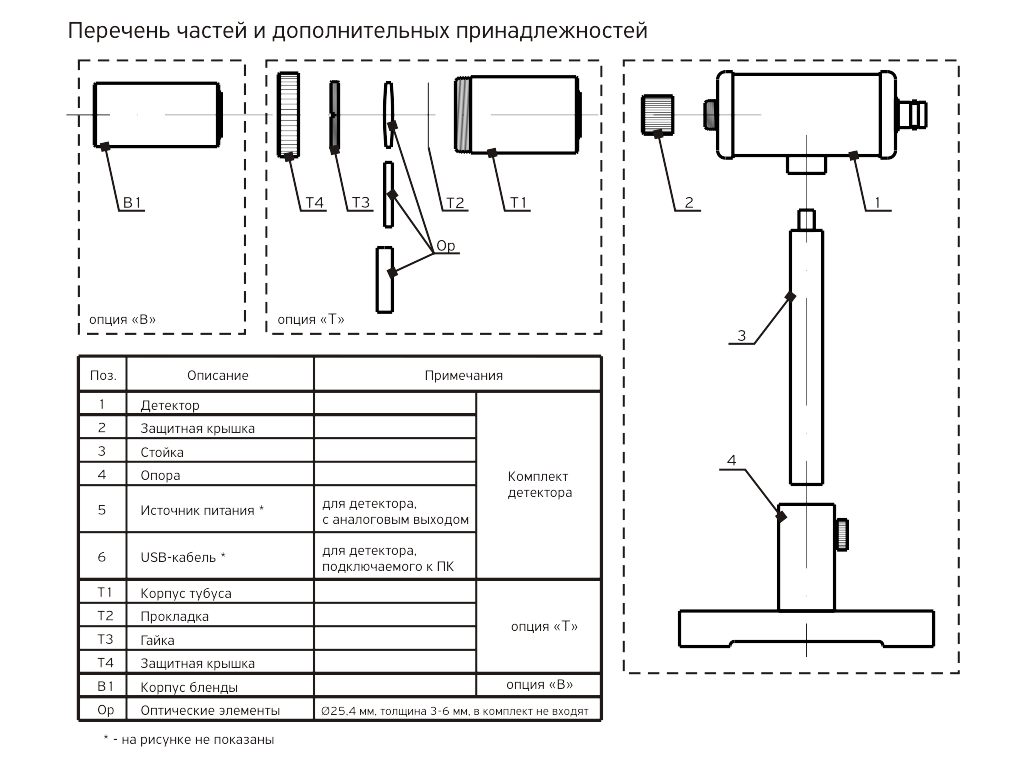

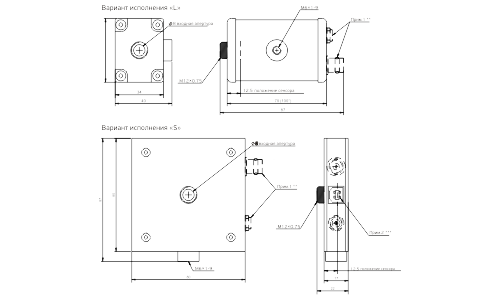

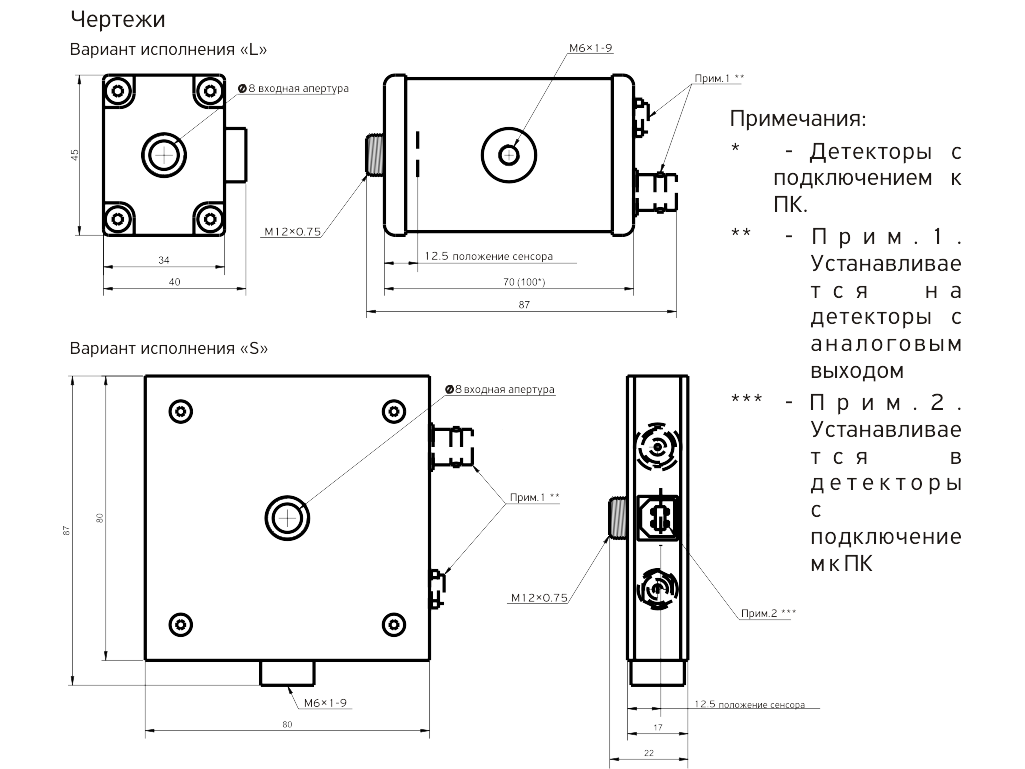

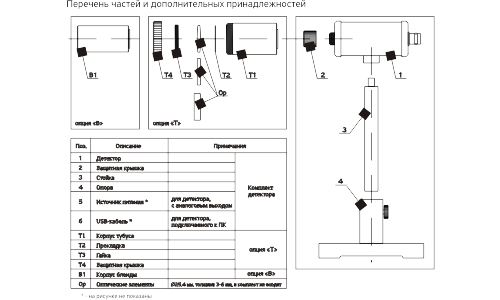

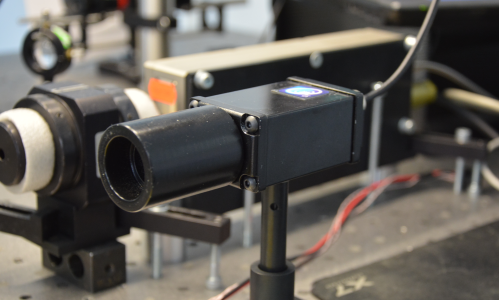

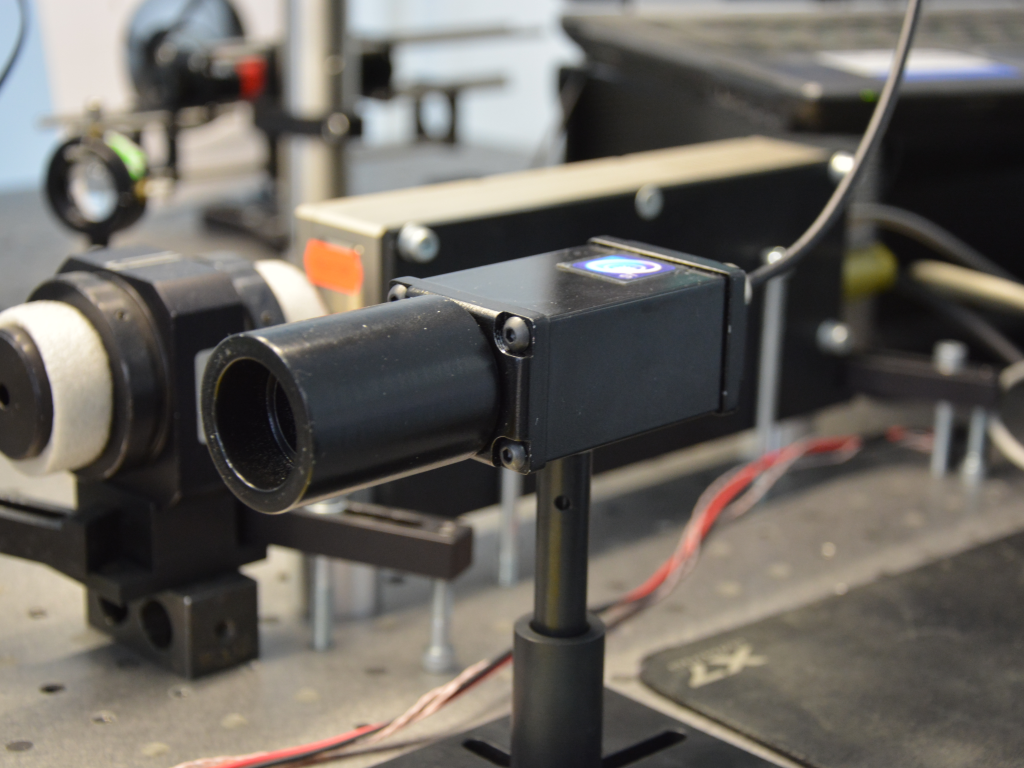

Два варианта корпуса и набор дополнительных принадлежностей обеспечивают гибкость применения детекторов.
Применения пироэлектрических детекторов:
— детектирование излучения в среднем инфракрасном диапазоне длин волн;
— проведение бесконтактных температурных измерений.
Электрооптические характеристики
| Тип | Мин. | Макс. | Ед. | |
|---|---|---|---|---|
| NEP* Порог обнаружения |
-30(U) | 3×10-9 | Вт/√Гц | |
| -32(U) | 7×10-10 | |||
| λ Спектральный диапазон |
-30(U) | 4,0 | 22,0 | мкм |
| -32(U) | 2,0 | 20,0 | ||
| SU Вольтовая чувствительность |
-30(U) | 1000 | В/Вт | |
| -32(U) | 4000 | |||
| Pmax Измеряемая мощность |
-30(U) | 10,2 | мВт | |
| -32(U) | 2,55 | |||
| Δf Полоса пропускания |
460 | Гц | ||
| Fup Граничная частота |
500 | Гц |
Электрические характеристики
| Мин. | Макс. | Ед. | |
|---|---|---|---|
| V0 Выходное напряжение* |
0,0 | 10,2 | В |
| Vs Напряжение питания* |
9 | 36 | В |
| Pq Потребляемая мощность |
0,5 | Вт |
Предельно допустимые значения
| Значение | Ед. | |
|---|---|---|
| Eth Порог разрушения |
0,5(2) | Дж/см2 |
| Pa Средняя мощность излучения |
0,3(2) | Вт |
| Pth Средняя плотность мощности излучения |
50(3) | МВт/см2 |
| Top Рабочая температура |
0...+50 | °C |
| Ts Температура хранения |
-40...+85 | °C |
| VSmax Напряжение питания |
40 | В |
Дополнительные материалы
Техническая спецификация на серию высокочувствительных пироэлектрических детекторов открыть файл.
